Description

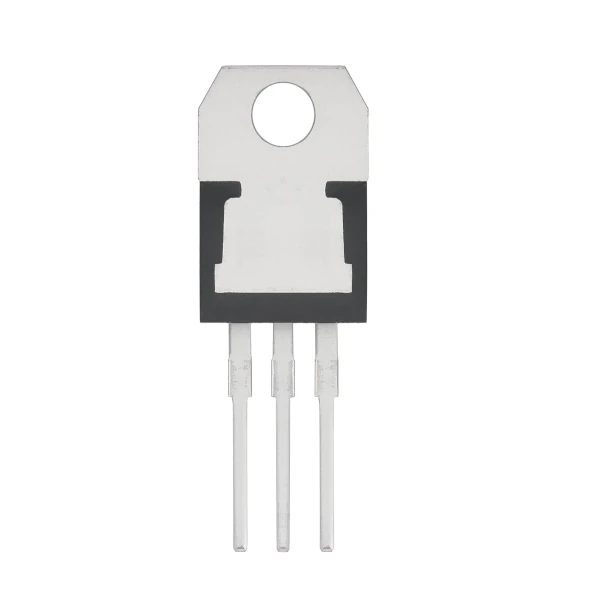

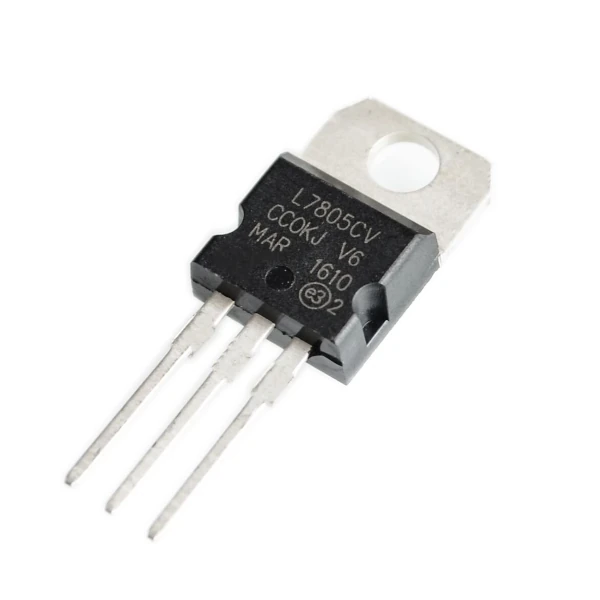

Ce régulateur de tension linéaire, compatible avec les références L7805CV, L7805 et LM7805, est un composant essentiel pour stabiliser l’alimentation de vos circuits électroniques à une tension de sortie fixe de 5V. Livré en boîtier TO220, il offre une solution robuste et simple à intégrer pour de nombreuses applications.
Caractéristiques Techniques:
- Type de circuit intégré : Stabilisateur de tension linéaire

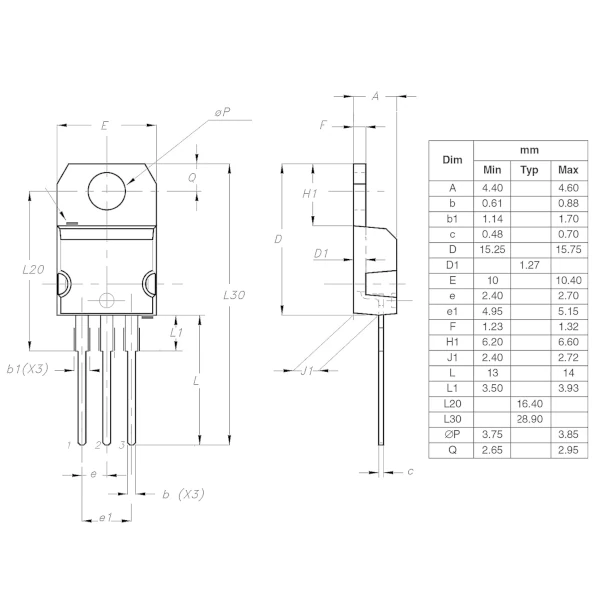

- Boîtier : TO220
- Tension de sortie : 5 V
- Intensité Maxi : 1.5 A
- Tension Entrée Mini : 7V
- Tension Entrée Maxi : 35V
- Quantité : 1 régulateur
Compatibilité:
Ce régulateur est un remplacement direct pour les composants portant les références suivantes :
- L7805CV
- LM7805
- L7805
Applications:
- Alimentation de microcontrôleurs (Arduino, Raspberry Pi Pico, etc.)
- Alimentation de capteurs et de modules électroniques
- Circuits d’alimentation stabilisée pour projets d’électronique embarquée
- Prototypes et développement de circuits électroniques
- Systèmes d’alimentation pour petits appareils électroniques
Conseils d’Utilisation:
- Dissipation thermique : Pour des courants de sortie élevés, l’utilisation d’un dissipateur thermique est fortement recommandée pour éviter la surchauffe du composant.
- Condensateurs de découplage : Il est conseillé de placer des condensateurs de découplage (céramique de 0.1µF et électrolytique de 10µF par exemple) au plus près des broches d’entrée et de sortie pour améliorer la stabilité et réduire le bruit.
- Respecter les tensions limites : Assurez-vous que la tension d’entrée reste dans la plage spécifiée (7V – 35V) pour un fonctionnement optimal et pour éviter d’endommager le régulateur.
